Измерительно-вычислительный комплекс на базе МК-61

Измерительно-вычислительный комплекс ИВК-3/К выполнен на базе программируемого калькулятора МК-61. В его состав входит программируемый микрокалькулятор, интерфейсный блок, выполненные в одном корпусе в виде законченного прибора и набор датчиков физико-химических величин.

Зная алгоритм проводимого измерения или исследования, учащийся сам составляет и вводит программу в микрокалькулятор, по которой затем и выполняются исследования на природе или в лаборатории. С нашей точки зрения, создание такой мобильной учебной измерительной системы на основе программируемого микрокалькулятора с позиции оптимальной достаточности и экономической целесообразности оправдано несмотря на то, что существуют и переносные малогабаритные компьютеры типы Notebook.

Измерительно-вычислительный комплекс ИВК-3/К не требует даже знаний элементарных работ на персональном компьютере, но позволяет, кроме прямой цели измерения того или иного параметра, развивать алгоритмическую культуру учащихся.

ИВК-3/К имеет автономное питание от 3-х гальванических элементов по 1,5 В или 3-х аккумуляторов. Он также может питаться через внешний источник питания с выходным напряжением 5 В от сети переменного тока с напряжением 42 В и 220 В. Его потребляемая мощность около 2 Вт.

Без внешних преобразователей комплекс непосредственно измеряет:

• постоянное и переменное напряжение от 0,01 до 50 В;
• частоту от 0,1 до 1000 Гц;
• интервалы времени от 0,01 до 100 с.

Погрешность измеряемых величин не более 5 %.

Для измерения таких параметров как температура, влажность, давление, расход воздуха или газа, освещенность, шум, кислотность среды, радиоактивность, напряженность магнитного поля, сопротивление заземления или изоляции и других используются внешние преобразователи, подключаемые к разъемам прибора-комплекса.

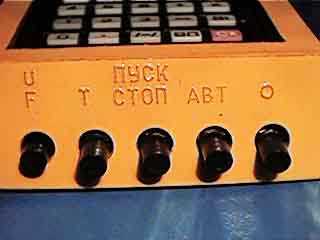

Как видно из внешнего вида ИВК-3/К, дисплей и клавиатура микрокалькулятора выходят на верхнюю панель. На переднюю панель выведены переключатели рода работ комплекса.

Рассмотрим их справа-налево.

При отжатой первой клавише комплекс по первому и второму каналу измеряет напряжение, а при нажатой - частоту. При нажатой второй клавише (независимо от положения первой) комплекс измеряет интервалы времени. Третья клавиша - "пуск"-"стоп". При измерении напряжения или частоты в ручном режиме на эту клавишу нажимается один раз "пуск", а при измерении времени задается интервал времени первым нажатием "пуск" и вторым - "стоп".

Ручной режим измерения напряжения и частоты выполняется при отжатой четвертой клавише, а при нажатой - напряжение и частота измеряются в автоматическом режиме через 20 секунд.

Пятая кнопка используется очень редко. Если произошел какой-либо сбой при измерениях, то чтобы интерфейс установить в начальное состояние, нажимается эта клавиша.

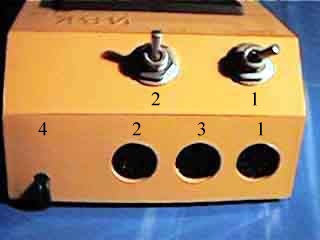

На скошенной части верхней панели установлены два переключателя (тумблера):

Если переключатель 1 находится в таком положении как на рисунке, то включен "канал 1", а если в противоположном направлении, то "канал 2".

Разъем 3 используется при измерении временных интервалов с помощью внешних коммутаторов, а 4 - для подключения внешнего сетевого источника питания.

Источник: страница кафедры технической механики и технологического образования на сайте Воронежского государственного педагогического университета.
